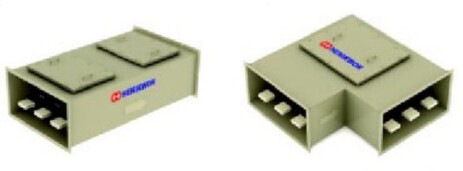

Система шинопроводов Henikwon серии HIGHBAR Busduct System NSPV 400-5000А
Система шинопроводов высокого напряжения серии HIGHBAR Busduct System предназначена для электрического соединения распределительных устройств, силовых трансформаторов или других связанных с оборудованием составляющих, обеспечивая широкий диапазон показателей. Шинопроводы разработаны, изготовлены и испытаны в соответствии с МЭК 62271-200: 2003. Проводник шинопровода на 99,99% состоит из меди, контактная поверхность имеет оловянное или серебряное покрытие. Изолятор шинопровода изготавливается из огнеупорной эпоксидной смолы, заземление внутреннее или внешнее. Все дополнительные комплектующие подходят к основным секциям в поперечном сечении. Простое соединение секций.
Серия: HIGHBAR Busduct System NSPV 400-5000А
Номинальный
ток: 400, 630, 800, 1000, 1250, 1500, 1600, 2000, 2500, 3200, 3500,
4000, 4500, 5000А
Номинальное
рабочее напряжение: от 3,6 кВ до 33 кВ
Предел
номинального тока: от 50 кВ до 195 кВ
Перепад
напряжения на 1 мин: 20 кВ
Частота: 50 Гц и
60 Гц
Уровень
потери на 1 сек: 70 кА
Степень
защиты: (IP) 54, 55 и 65
Материал
корпуса: GI + нержавеющая сталь / алюминий (толщина 2 мм)
Материал
проводника: медь
Покрытие
корпуса: эпоксидная смола
Тип
изоляции: воздушная
Конфигурация: 3P3W (с
внутренним заземлением или без него)
Изолирующий
материал: термоусаживаемые трубки
Стандарт: IEC - 62271 – 200
