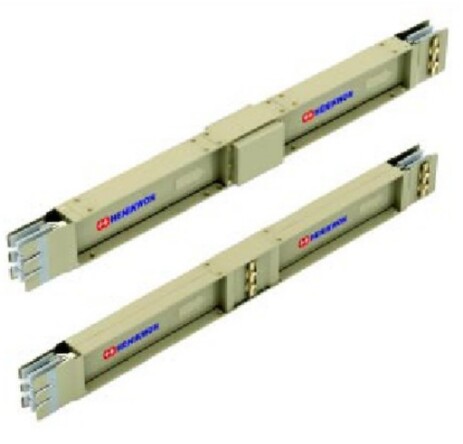

Система шинопроводов Henikwon серии SCM Busduct System 400-6300А
Шинопроводы серии SCM BUSDUCT SYSTEM представляют собой легкую полностью закрытую конструкцию типа сендвич, с низкой сопротивляемостью, невентилируемую, с естественной системой охлаждения. Такая система изготавливается с 50% внутренним заземлением, с 50% или 100% нейтральной шиной. Полностью изолирована от пыли и влаги. Не требует дополнительной пожарозащиты или перегородок. Герметичность обеспечивает эпоксидный компаунд. Стыковочные части шины покрыты посеребрением или оловом.
Серия: SCM Busduct
System 400-6300А
Номинальный ток для алюминиевых проводников: 400, 630, 800, 1000,
1250, 1500, 1600, 2000, 2500, 3200, 3500, 4000, 4500, 5000А
Номинальный ток для медных проводников: 400, 600, 800, 1000,
1250, 1500, 1600, 2000, 2500, 3200, 3500, 4000, 1500, 5000, 6300А
Материал корпуса: оцинкованная
сталь или алюминий с эпоксидным порошковым покрытием
Номинальное
рабочее напряжение: до 1000 В
Номинальное
напряжение изоляции: 1000 В
Предел
номинального тока: 8 кВ
Частота: 50
Гц и 60 Гц
Уровень
потери за 1 сек.:
· 400A 25
кА
· 630A 40
кА
·
800-1000 50 кА
·
1250-2000 65 кА
·
2500-6300 100 кА
Температура
внешней поверхности: +50*С
Степень
защиты: (IP) IP-54, IP-55, IP-65 и IP-66
Соответствующий
стандарт: IEC-60439-1 & 2 / IEC-61439
