ELECTRIFICATION by MOBILIS
Шинопроводы ELECTRIFICATION by MOBILIS (Франция)
Каталоги продукции:
Компания FELS
Компания FELS более 60 лет разрабатывает и производит системы токоподвода, защиту, автоматику и распределительные устройства для электротехнического оборудования. Производственные мощности расположены во Франции на площади более 4000м2. Компания входит в корпорацию Group Esaris Industries, видом деятельности которой является металлообработка, производство электромеханических узлов и компонентов для аэронавтики, жд транспорта и других отраслей.
Ассортимент шинопроводов FELS:
• Троллейные шинопроводы Mobilis INNO 40А-60А
• Троллейные раздельные изолированные токоподводы Mobilis Elite (20А-200А)
• Троллейные раздельные изолированные токоподводы Mobilis Movit (315А-630А)
• Разъем низкого напряжения XILCO FELS

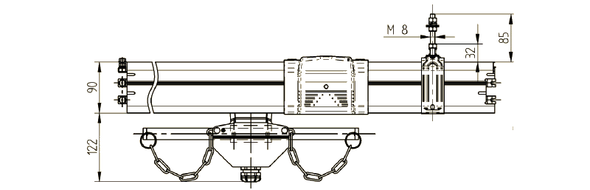

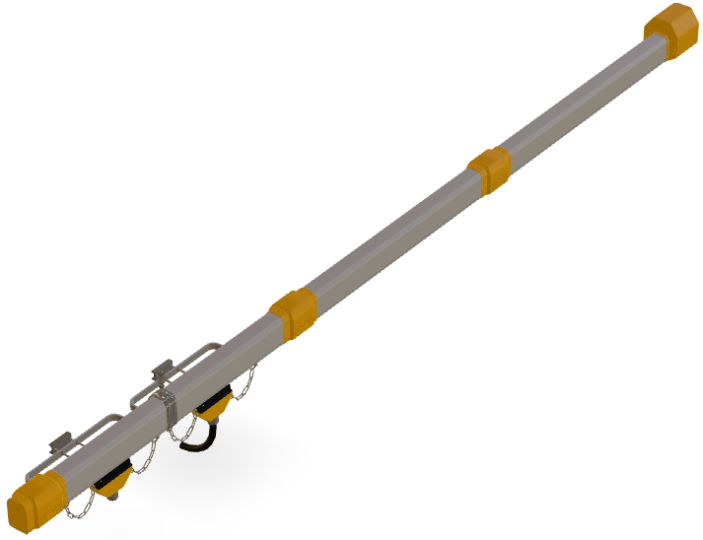

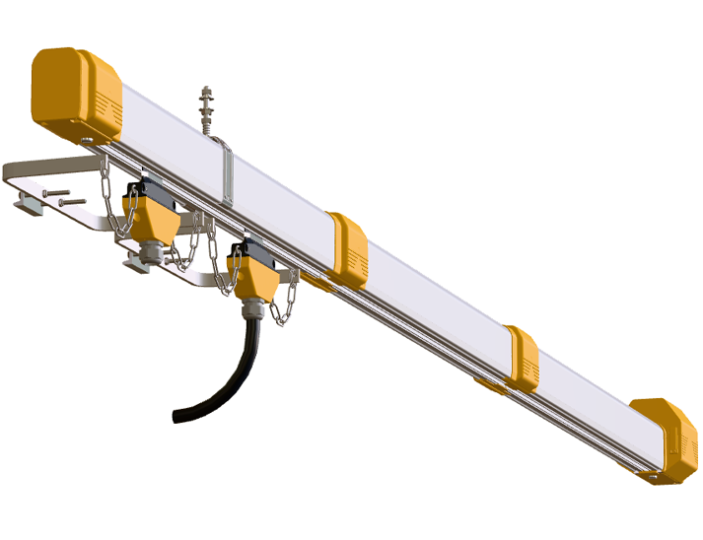

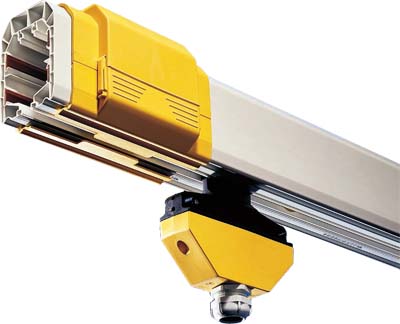

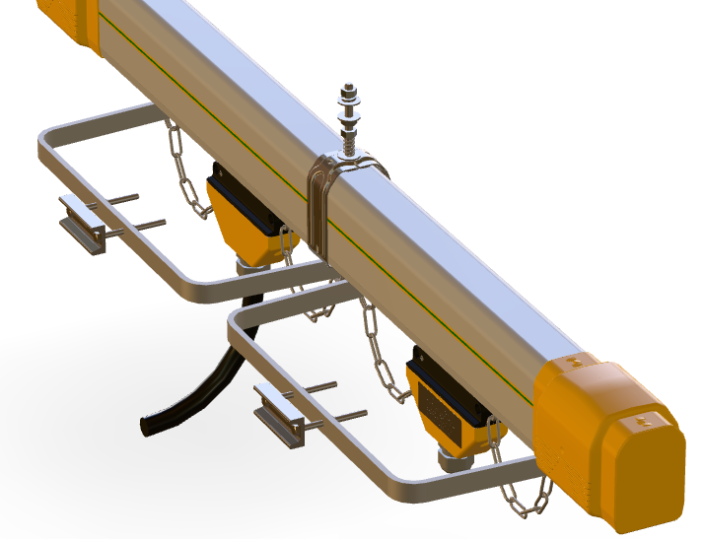

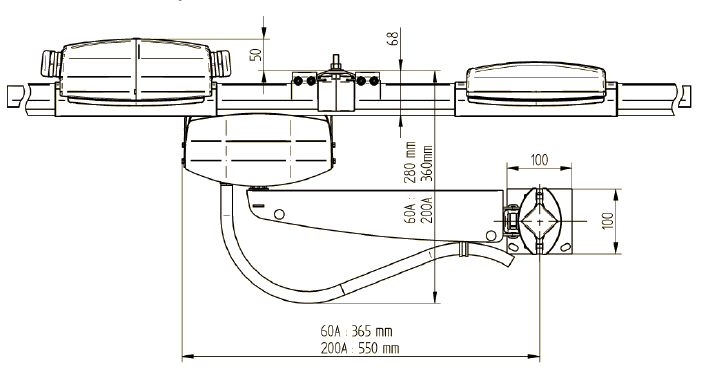

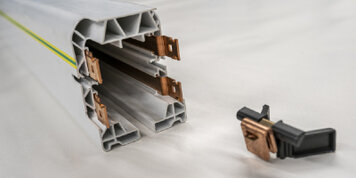

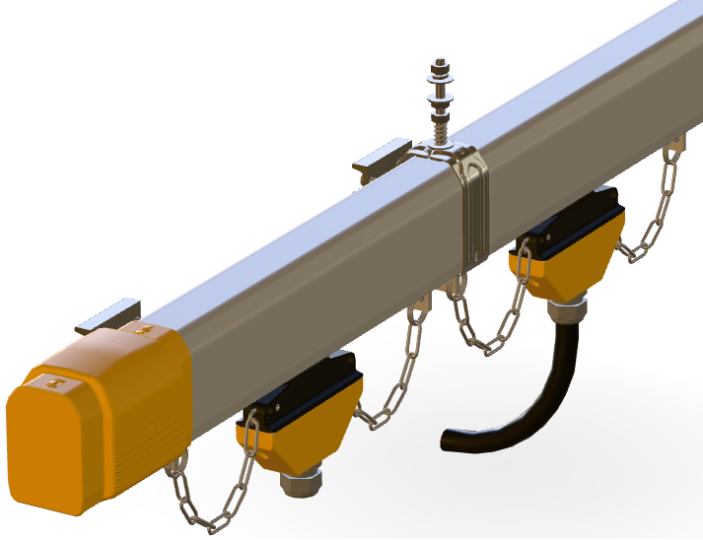

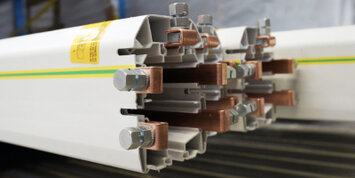

Троллейные раздельные изолированные токоподводы Mobilis Elite 20А-200А
Токоподвод Mobilis Elite представляет собой троллейную систему изолированного типа в 4- и 5- полюсном исполнении. Корпус токоподвода изготовлен из самозатухающего ПВХ. Монтаж внутри помещений, под открытым небом для подачи питания на конвейерные линии, краны, подъемники и др. Сборка не требует использования специальных инструментов, крепление аксессуаров на многоразовых защелках. Защита от прикосновений, в т.ч. под дождем.
Электрические направляющие ELITE by MOBILIS с подвижными розетками предназначены для подачи электроэнергии на:
• мостовые краны,
• подъемники,
• транспортировщики,
• оборудование для рабочих станций (tasksaver systems) ,
• театральные сцены,
• оборудование для очистки сточных вод и компостирования и др.
Для любого использования в зонах, доступных для публики, следует предусмотреть дополнительные средства защиты (требуется степень защиты IP4X в соответствии с EN60204-32).
Ток линии: 20, 40, 60, 100, 130, 160, 200А
Токосъёмник: 60А, 200А, 400А двойной
Напряжение: 750В
Длина секции: 1м, 2м, 4м
Количество шин: 4, 5
Материал шин: медь/ вставка из нержавеющей стали
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 600 м/мин
Температура: -20⁰С +55⁰С / -20°C +75°C
Степень защиты: IP23
Технические характеристики шинопровода
| Параметр | Характеристика |
|---|---|
| Профиль шинопровода | Самонесущий ПВХ с сотовой структурой - Закрытая система для максимальной безопасности |

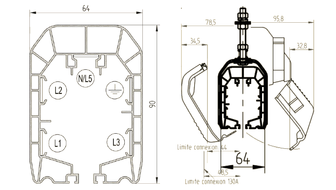

| Габариты профиля | 164 мм (В) х 90 мм (Ш) |
| Монтажное пространство | Для облегчения монтажа обеспечивать свободный доступ сбоку от шинопровода минимум 250 мм |
| Длина линии | Неограничена при использовании компенсационного(ых) соединения(ий) Предусматривать компенсационное соединение если: - номинальный ток 20 А и L > 140 м - номинальный ток от 40 А до 100 А и L > 150 м - номинальный ток от 130 А до 200 А и L > 250 м |
| Огнестойкость | Шинопровод и все пластиковые аксессуары являются самозатухающими, устойчивы к раскаленной проволоке при 960°C для деталей, контактирующих с токоведущими частями, и в целом соответствуют классу V-0 по UL-94. |
| Материал токопроводов | 20 А: оцинкованная сталь 40 А - 200 А: медь |
| Максимальная скорость токосъемных тележек | 180 м/мин с высокоскоростной тележкой на прямых участках 70 м/мин с шарнирной тележкой на криволинейных участках |
| Ресурс работы | Токосъемные тележки рассчитаны на пробег в несколько тысяч километров. |
Условия использования
| Параметр | Характеристика |
|---|---|
| Рекомендуемая среда использования | Категория 3 по ISO 2081 (умеренная наружная), внутренняя, наружная в условиях непогоды или пыли. Доступно исполнение с устойчивостью к солевому туману в течение 600 часов, обратитесь к нам. |
| Соответствие нормам | EN60439-2, EN61439-6, EN60204-32, CE, UKCA |
| Температуры эксплуатации | Стандартный диапазон: -30°C ... +55°C, Высокотемпературный диапазон: -30°C ... +75°C |
| Степень защиты | IP23 согласно EN60529 (линия смонтирована со всеми аксессуарами) |
Электрические характеристики
| Параметр | Характеристика |
|---|---|
| Номинальные номиналы | 20 А, 40 А, 60 А, 100 А, 130 А, 160 А, 200 А |
| Количество полюсов | 4 или 5 полюсов - Защитный проводник (PE) маркируется по всей длине оболочки зелено-желтой полосой. Нейтральный проводник (N) расположен в верхней части оболочки (если имеется). |
| Максимальное рабочее напряжение | 750 В перем. тока при 50 Гц или 60 Гц в стандартном исполнении 440 В перем. тока при 50 Гц или 60 Гц в высокотемпературном исполнении |
| Защита от короткого замыкания | Номиналы ≤ 130 А: Icu < 10 кА Номиналы 160 и 200 А TR: IPK = 11 кА |
| Изоляционное расстояние между проводниками или между проводниками и доступными частями | • Воздушное расстояние: мин. 10 мм • Пути утечки: мин. 30 мм (согласно EN60204-32) |
Сила тока в зависимости от коэффициента включенияКалибр рельса — это минимальное значение допустимого тока для рельса. В зависимости от температуры окружающей среды и коэффициента включения максимально допустимое значение может быть выше.
Температурные характеристики
| Температура окружающей среды | Коэффициент нагрузки | Максимально допустимое значение (А) | |||||
|---|---|---|---|---|---|---|---|
| Номинал 40 А | Номинал 60 А | Номинал 100 А | Номинал 130 А | Номинал 160 А | Номинал 200 А | ||
| 35°C | 80% | 72 А | 90 А | 117 А | 127 А | 162 А | 211 А |
| 100% | 68 А | 85 А | 114 А | 120 А | 152 А | 184 А | |
| 40°C | 80% | 67 А | 86 А | 109 А | 117 А | 155 А | 195 А |
| 100% | 64 А | 82 А | 106 А | 109 А | 145 А | 171 А | |
| 55°C | 80% | 48 А | 63 А | 86 А | 87 А | 131 А | 140 А |
| 100% | 47 А | 61 А | 82 А | 83 А | 121 А | 126 А | |

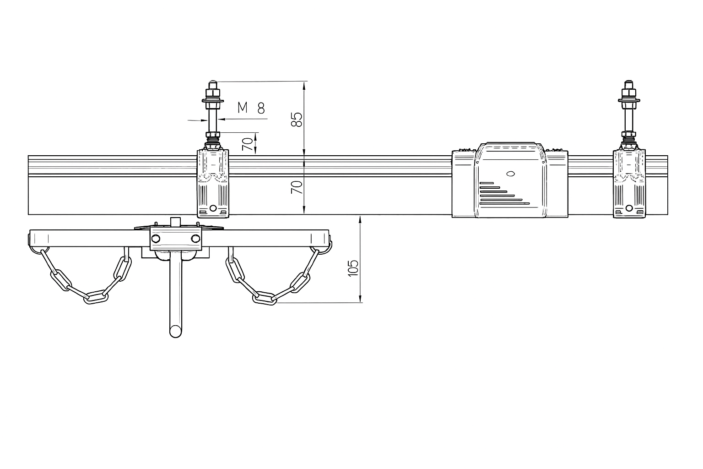

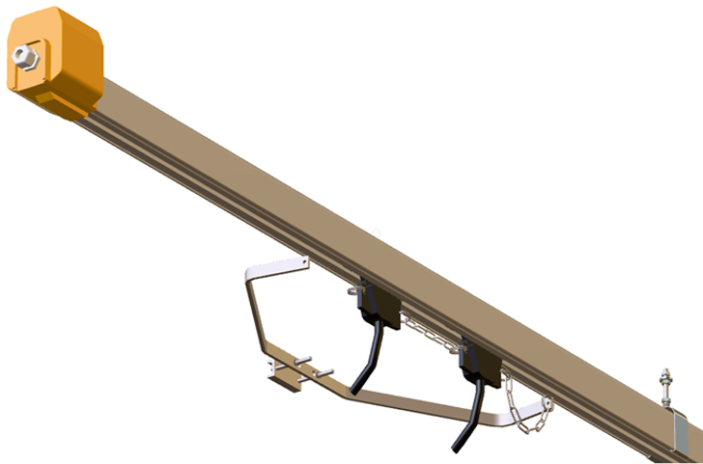

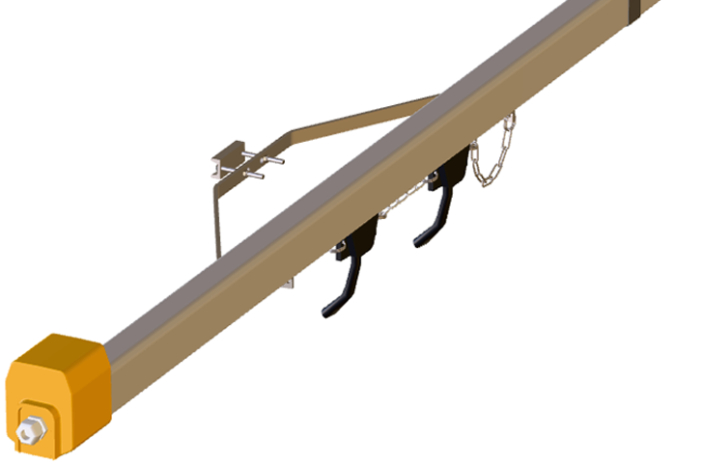

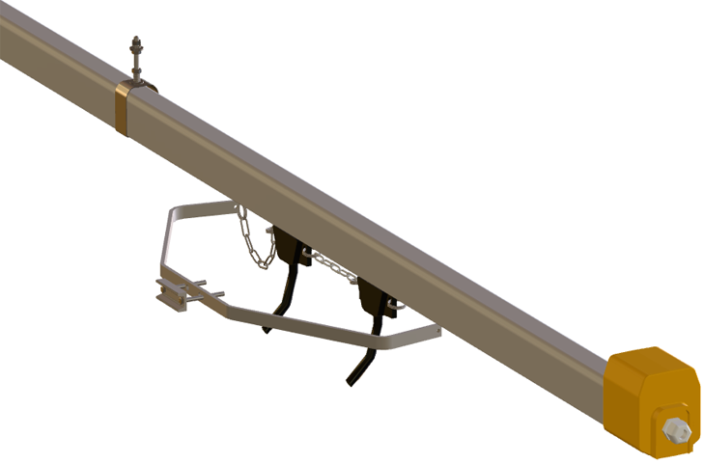

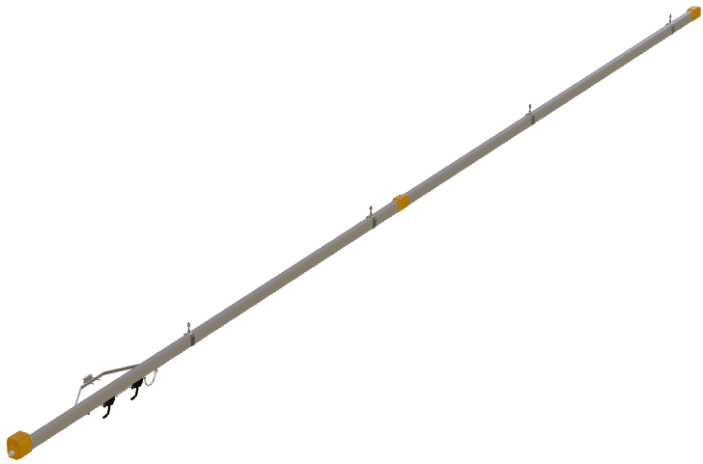

Троллейные шинопроводы Mobilis INNO 40А-60А
Система кабельного токоподвода Mobilis INNO представляет собой компактную и надежную систему подачи питания для мостовых кранов, подъемников и другого оборудования на токи 40А-60А. Быстрая сборка, защита от прикосновения. Многополюсная линия Mobilis INNO с 4 предварительно смонтированными проводниками и множеством аксессуаров для крепления (инструменты не требуются). Установка внутри зданий и под открытым небом.
Электрические рельсы INNO by MOBILIS с подвижными розетками предназначены для электроснабжения прямолинейных систем :
• Мостовые краны
• Подъемники
• Транспортировочные стеллажи
• Оборудование для рабочих станций (tasksaver systems)
• Электрические подъемные элементы
• Для использования в помещении и на улице.
Для любого использования в зонах, доступных для публики, следует предусмотреть дополнительные средства защиты (требуется степень защиты IP4X в соответствии с EN60204-32).
Ток линии: 40А, 60А
Токосъёмник: 35А, 70А двойной
Напряжение: 690В
Длина секции: 1м, 2м, 3м, 4м
Количество шин: 4
Материал шин: медь
Материал корпуса: ПВХ (двойные стенки)
Допустимая скорость токосъёмника: 60 м/мин
Температура: -30⁰С +55⁰С
Степень защиты: IP23
Конструкция
| Параметр | Характеристика |
|---|---|
| Профиль шинопровода | Самонесущий ПВХ с сотовой структурой - Закрытая система для максимальной безопасности |

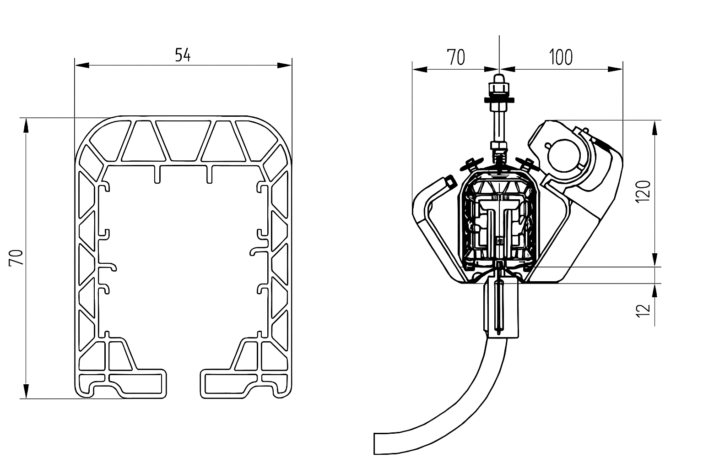

| Габариты профиля | 154 мм (В) х 70 мм (Ш) |
| Монтажное пространство | Для облегчения монтажа обеспечивать свободный доступ сбоку от шинопровода минимум 100 мм |
| Длина линии | До 250 м без компенсационного соединения |
| Огнестойкость | Шинопровод и все пластиковые аксессуары являются самозатухающими, устойчивы к раскаленной проволоке при 960°C для деталей, контактирующих с токоведущими частями, и в целом соответствуют классу V-0 по UL-94. |
| Материал токопроводов | Медь |
| Максимальная скорость токосъемных тележек | 60 м/мин |
| Ресурс работы | Токосъемные тележки рассчитаны на пробег не менее 2000 км в нормальных условиях эксплуатации и в чистой среде. |
Условия использования
| Параметр | Характеристика |
|---|---|
| Рекомендуемая среда использования | Категория 3 по ISO 2081 (умеренная наружная), внутренняя, наружная в условиях непогоды или пыли |
| Соответствие нормам | EN61439-1, EN61439-6, EN60204-32, CE, UKCA |
| Температуры эксплуатации | -30°C ... +55°C |
| Степень защиты | IP23 согласно EN60529 (линия смонтирована со всеми аксессуарами) |
Электрические характеристики
| Номинальные номиналы | 40 А - 60 А |
|---|---|
| Количество полюсов | 4 полюса - Защитный проводник (PE) маркируется по всей длине оболочки зелено-желтой полосой. |
| Максимальное рабочее напряжение | 690 В перем. тока при 50 Гц, 60 Гц или постоянный ток |
| Защита от короткого замыкания | Icw < 10 кА |
| Изоляционное расстояние между проводниками или между проводниками и доступными частями | • Воздушное расстояние: соответствует категории перенапряжения №III, т.е. 6 кВ согласно EN61439-1 • Пути утечки: мин. 30 мм (согласно EN60204-32) |
Сила тока в зависимости от коэффициента включенияКалибр рельса является минимальным значением допустимого тока для рельса. В зависимости от температуры окружающей среды и коэффициента включения максимально допустимое значение может быть выше:
Температурные характеристики
| Температура окружающей среды | Коэффициент нагрузки | Максимально допустимое значение (А) | |
|---|---|---|---|
| Номинал 40 А | Номинал 60 А | ||
| 35°C | 80% | 63 А | 87 А |
| 40°C | 80% | 59 А | 76 А |
| 55°C | 80% | 46 А | 51 А |
| 35°C | 100% | 59 А | 83 А |
| 40°C | 100% | 46 А | 71 А |
| 55°C | 100% | 44 А | 47 А |

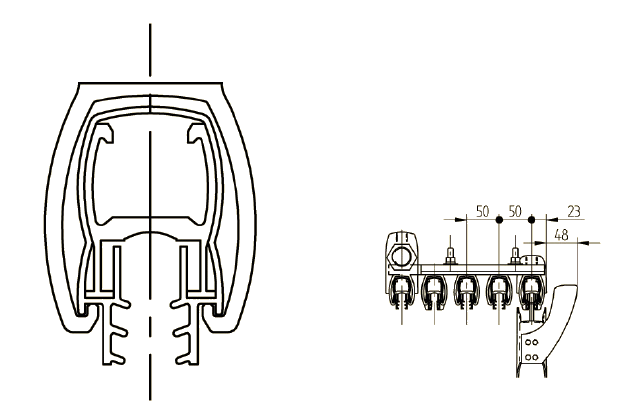

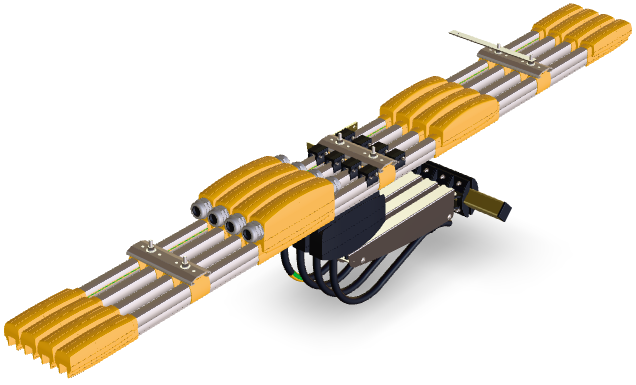

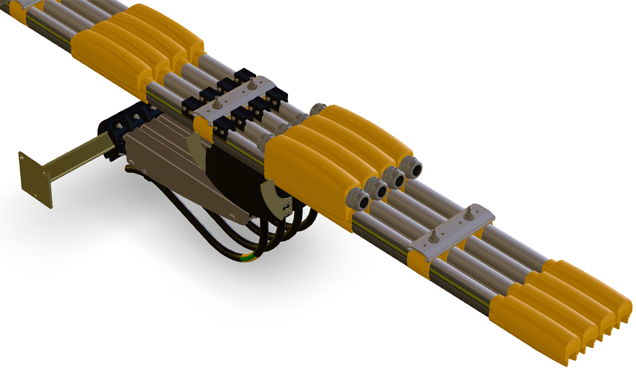

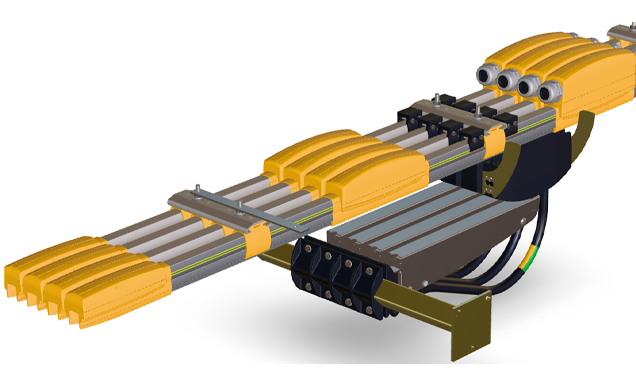

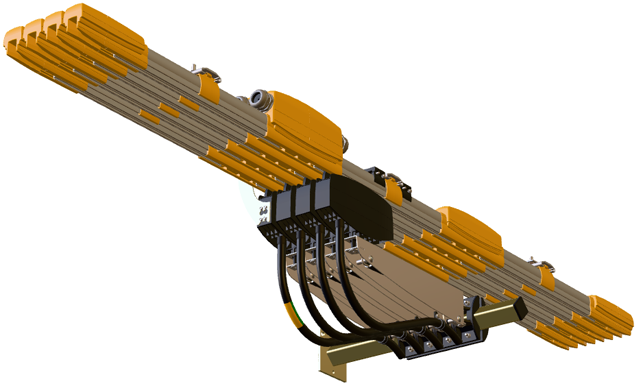

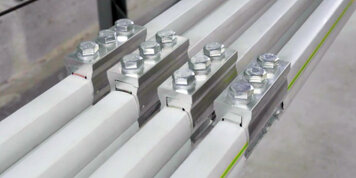

Троллейные раздельные изолированные токоподводы Mobilis Movit 315А-630А
Троллейная система раздельного изолированного токоподвода Mobilis Movit разработана для подачи токов 315А, 450А и 630А на крановое, конвейерное оборудование, подъемники и т.д. Высокая электропроводность линий, легкий вес, простое крепление в кронштейнах на защелках, быстрое соединение секций. Компактная троллейная система минимизирует падение напряжения из-за низкого сопротивления линии. Монтаж внутренний/ наружный.
Электрические токоподводы с подвижным токосъёмником MOVIT by MOBILIS широко применяются для электропитания:
• больших мостовых кранов на короткие и длинные расстояния,
• тельферов,
• карьерного оборудования,
• а также во многих других приложениях как внутри помещений, так и на открытом воздухе.
Для любого применения в зонах, доступных для публики, необходимо предусматривать дополнительные защитные меры (степень защиты IP4X в соответствии с EN60204-32).
Ток линии: 315А, 415А, 630А
Токосъёмник: 40А, 80А, 120А
Расстояние между троллеями: 50 мм
Протяженность системы: до 250 м
Напряжение: 750В
Длина секции: 1м, 2м, 3м, 4м
Количество шин: 1 и более
Материал шин: алюминий/вставка из нержавеющей стали
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 600 м/мин
Температура: -30⁰С +55⁰С
Степень защиты: IP23
Конструкция
| Профиль | Оболочка из ПВХ, алюминиевая направляющая - жесткий профиль «Н-образный». Изогнутая форма дорожки для оптимального и контролируемого контакта |
|---|---|
| Габариты | См. схемы |
| Вес оболочки | 0,81 кг/м для 315 А; 1,03 кг/м для 450 А; 1,26 кг/м для 630 А |
| Длина линии | Неограничена с компенсационным(и) соединением(ями). Без компенсационного соединения: 350 м для номиналов 315 А и 450 А; 250 м для номинала 630 А |
| Огнестойкость | Оболочка и все пластиковые аксессуары являются самозатухающими, устойчивы к раскаленной проволоке при 960°C для деталей, контактирующих с токоведущими частями, и соответствуют классу V-0 по UL-94. |
| Материал проводников | Алюминий с покрытием из нержавеющей стали на контактных поверхностях |
| Максимальная скорость токосъемных тележек | 600 м/мин |
| Ресурс работы | Токосъемники рассчитаны на пробег в несколько тысяч километров. |
Условия использования
| Рекомендуемая среда использования | Категория 3 по ISO 2081 (умеренная наружная), внутренняя, наружная в условиях непогоды или пыли. Доступно исполнение с устойчивостью к солевому туману в течение 600 часов, обратитесь к нам. |
|---|---|
| Соответствие нормам | EN60439-2, EN61439-6, EN60204-32, CE, UKCA |
| Температуры эксплуатации | -30°C ... +55°C |
| Степень защиты | IP23 согласно EN60529 (линия смонтирована со всеми аксессуарами) |
Электрические характеристики
| Номинальные номиналы | 315 А, 450 А, 630 А |
|---|---|
| Количество полюсов | От 1 до бесконечности - Защитный проводник (PE) маркируется по всей длине оболочки зелено-желтой полосой. |
| Номинальное рабочее напряжение | 750 В перем. тока при 50 Гц или 60 Гц |
| Защита от короткого замыкания | Icw = 8,5 кА / 0,2 с IPK = 17 кА Свыше указанных значений - обратитесь к нам |
| Изоляционное расстояние между проводниками или между проводниками и доступными частями | • Воздушное расстояние: мин. 10 мм • Пути утечки: мин. 30 мм (согласно EN60204-32) |
Ток в зависимости от коэффициента включенияНоминал шины указывает минимальное допустимое значение тока для данной шины. В зависимости от температуры окружающей среды и коэффициента включения, максимально допустимое значение тока может быть выше:
Температурные характеристики
| Температура окружающей среды | Коэффициент нагрузки | Максимально допустимое значение (А) | ||
|---|---|---|---|---|
| Номинал 315 А | Номинал 450 А | Номинал 630 А | ||
| 35°C | 80% | 440 А | 540 А | 638 А |
| 40°C | 405 А | 496 А | 580 А | |
| 35°C | 100% | 415 А | 500 А | 570 А |
| 40°C | 380 А | 460 А | 530 А | |
Разъем низкого напряжения XILCO
Разъем низкого напряжения FELS серии XILCO – это новый низковольтный скользящий контактный разъем в биполярном корпусе для систем кабельных токоподводов.
Размеры: 8 х 31 мм
Рабочее напряжение: 500В
Номинальный ток: 12А
